C09 印制电路板与电子装联：连接客户设计、制前工程与制造交付
一芥智能研究院｜《企业数智化转型研究报告》中册｜初稿 v0.4｜2026年10月18日
第一节 行业特点、适用企业与业务目标
印制电路板企业需要把客户电路设计转成能够制造的板件，电子装联企业还要把元器件、程序、工装和测试要求转成可交付的组装板。客户设计版本、内部工程文件、工艺路线、物料批次和产品身份共同影响质量及交期。设计变更或缺料不能只停留在邮件中，还要明确影响哪些工单和已制造产品。
本章面向覆铜板、PCB及PCBA相关企业，以PCB制前工程、制造与电子装联为重点。不同企业按实际工艺选择模块，不能把钻孔、压合与贴片装联视为同一生产流程。业务目标是工程输入准确、排产和物料支持执行、质量可追溯，并使返工和客户问题能够回到有效版本。
第二节 行业数字化方案的总体架构
A08按研发、制造、质量、设备、仓储、经营和供应链组织典型场景，并提出提升PCB设计、设备自动化编程、MES和不良原因分析等软件能力。[1] A11第53—54页进一步区分覆铜板、PCB与PCBA：EDA、CAE、CAM及PLM管理设计与工艺，MES、APS、AOI和QMS组织执行与检测，ERP、SRM和WMS连接资源、供应及交付。[2]
客户版本与内部版本、板件与工序、元器件批次与装配位置之间要有可回查的关系。跨企业文件交换须保留生效条件和确认状态，实际生产记录再返回质量与工程。专业制造装备及控制、视觉检测和排程模型都属于方案主体，是否已建成需核实现场使用。

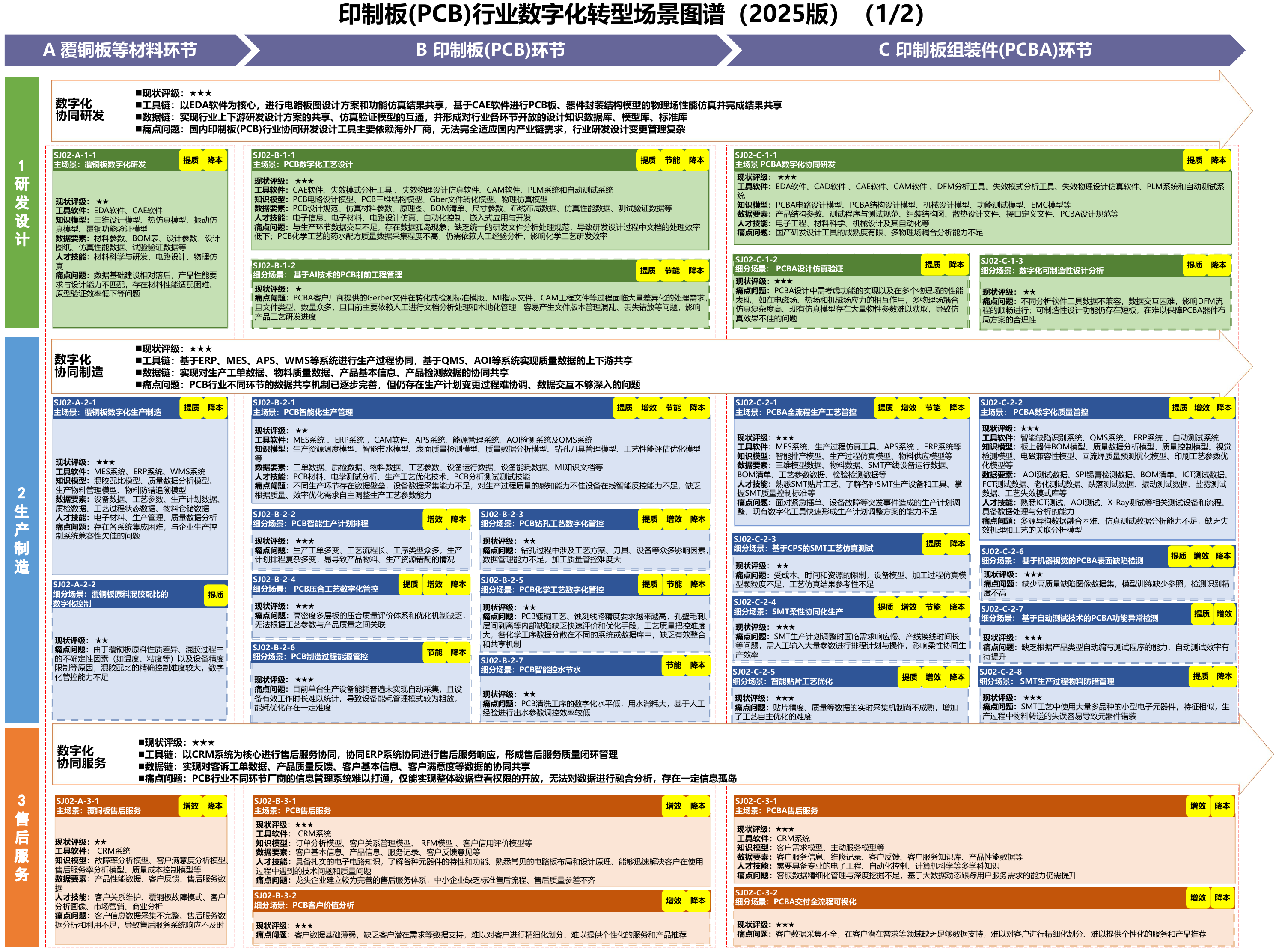

印制板行业场景图谱，A11 PDF第53页。来源：A11 PDF第53页。
印制板行业场景图谱，A11 PDF第54页。来源：A11 PDF第54页。
第三节 主要数字化模块、建设内容与业务价值
1. PCB工艺设计与制前工程，将客户设计转成受控制造文件
A11第53页“PCB数字化工艺设计”（SJ02-B-1-1）与“基于AI技术的PCB制前工程管理”（SJ02-B-1-2）配置CAE、CAM、PLM及检查分析工具。工程人员需要接收客户文件，核对层叠、材料、几何和制造要求，完成可制造性分析、文件转换及内部工艺发布。客户版本与内部版本应保留对应，澄清结果进入发布依据。
建设包括常用文件解析、设计和工艺规则、材料资源、专业软件与版本管理；转换结果应能回查客户输入。正确的工程文件交给排产、加工及检验使用，减少因旧版、缺项或转换失真造成的返工。文件成功打开不等于已经具备可生产条件。
2. PCB与PCBA生产执行，协调多工序和专业装备
A11第53页“PCB智能化生产管理”（SJ02-B-2-1）列有MES、ERP、CAM、APS、能源管理、AOI和QMS，并分别展开钻孔、压合、化学工艺等管控；PCBA另列SMT工艺仿真、柔性协同、贴片优化和物料防错。企业需维护订单、工艺路线、资源能力、物料、在制和质量等待状态，APS给出候选安排，MES下达任务并回传执行。
设备、工艺控制、工装及检测需要现场配置和验证，软件接口还要保持任务、版本和物料一致。这部分建设提高计划可执行性，使工序异常能够追到订单，并支持换产与资源协调。
企业实践：盐城维信电子的已使用项目关联异地研发与生产文件，APS连接ERP、MES及MRP，工序扫码关联物料、设备与人员。事实见D07 PDF第3—7页，是研发与制造协同的具体实践。
3. 物料齐套与仓储配送，保持批次和替代条件清楚
A11第54页将采购、库存、质量和生产协同起来。PCB材料、PCBA元器件、半成品及不良品分别表达编码、批次、数量、质量状态与储位；供应承诺和已检验可用库存分开记录，替代料需要对应批准条件和适用工单。
建设包括供应商与物料资料、收发采集、齐套检查及系统接口，按作业需要配套物流设备。实际领用回到生产履历，缺料和来料异常返回计划与采购。价值是减少错发、误用及等待，让采购到货真正转为可执行供给。
4. 在线检测、质量分析与追溯，查清缺陷影响
A08第14—15页和A11图谱配置AOI、质量管理、工艺分析与检测工具。检验需将板件、工序、有效规则、检测结果和返修复测关联，异常进入隔离、复检及客户确认，不能只保留一张最终合格报告。
现场设备、检测环境、缺陷样本与专业模型共同决定识别能力。质量人员核实误报和漏报，工程人员判断是否需要改工艺或改文件，实际处置进入QMS和MES。其价值是较快定位问题范围并减少重复缺陷。
5. 设备、能源与订单经营，解释生产资源和履约
设备状态、维护和不可用时间需要进入排程，关键计量点关联工序、负荷与订单，ERP中的订单、采购、库存和结算与MES实际生产相对应。A08设备、能效和经营场景为这些应用提供建设参照。
建设应包括可用设备台账、维护记录、专业故障分析及经营口径，不能用各系统独立看板替代对象关系。管理者由同一订单查到工程确认、在制、检验、发货与回款，才能判断交付等待来自哪一环节，以及改变安排会消耗什么资源。
第四节 在数字化基础上增加智力服务
1. 工程准备：核对设计变化和制造文件
智力服务可比较获准客户文件、澄清记录和内部工程版本，提示缺项及冲突，准备CAM检查和专业评审所需资料，也可辅助开发文件转换与一致性检查脚本。工程师确认制造条件，专业工具检验几何和工艺可行性，批准版本再交生产。
新增贡献按合格工程准备工时、澄清遗漏及后续返工观察。图谱已列出的AI制前工程能力应先核实实际产品与作用，再判断通用服务额外承担的任务。
2. 排产与齐套：让订单变化进入共同安排
服务可按客户版本和工单整理在制、设备、来料与质量等待，说明缺料、替代或插单影响哪些交期，准备计划与供应交接。APS继续承担专业求解，采购、计划及工程人员确认后，任务回到ERP和MES。
其价值是减少多人反复追问，使变更背景随任务传递。是否更快交付仍取决于可用物料、工艺和产能，不能以生成计划说明替代实际执行。
3. 质量调查与客户协作：把分散记录变成可核查依据
服务可关联共同批次、工序、测试及维修变化，整理事件顺序、影响工单和待补资料，准备调查与客户答复草稿。质量和工程人员确认原因及处置，最终文件返回实际业务系统。
资料覆盖、核查返工、客户确认等待和措施采用可用于验证增量；AOI识别、专业工艺控制及设备维护已经实现的改善按其实际作用归集。
第五节 适用结论
印制电路板与电子装联应分别维护客户设计、内部工艺、实物批次和制造记录，按覆铜板、PCB或PCBA职责选择模块。共同的供应链关系有助于协作，各自的工艺与检测仍需专业配置。
智力服务增加工程资料理解、工具适配、跨模块交接和调查准备，使已有系统更容易共同使用，也为基础较薄企业同步建立接口和分析提供机会。价值要追到合格文件、实际生产、质量处置与完整投入。
参考资料
[1] 工业和信息化部、国家发展改革委、国家数据局．电子信息制造业数字化转型实施方案．2025，PDF第2—7、11—18页。引用范围：设备、软件、数据与网络支撑，以及适用行业的研发、制造、质量、设备、仓储、能源、服务和供应链场景。资料库编号A08，正文页码均为PDF物理页。
[2] 工业和信息化部．场景化、图谱化推进重点行业数字化转型的参考指引（2025版）．2025，PDF第53、54页。引用范围：印制板行业场景图谱及对应模块、编号、工具软件、知识模型、数据和人才条件；正文嵌入相应来源页的完整图示。资料库编号A11。
[3] 工业和信息化部．2025年5G工厂典型应用实践（电子信息）．2026，PDF第3—7页、印刷第1—5页。引用范围：盐城维信电子异地研发与生产文件、APS及工序扫码；阶段为已使用，来源为官方汇编中的项目方披露。资料库编号D07。
